1 产品概述
观瞄型热成像仪是一款用于夜间对动物等目标物体进行观察瞄准的新型热成像仪。产品如图1所示。

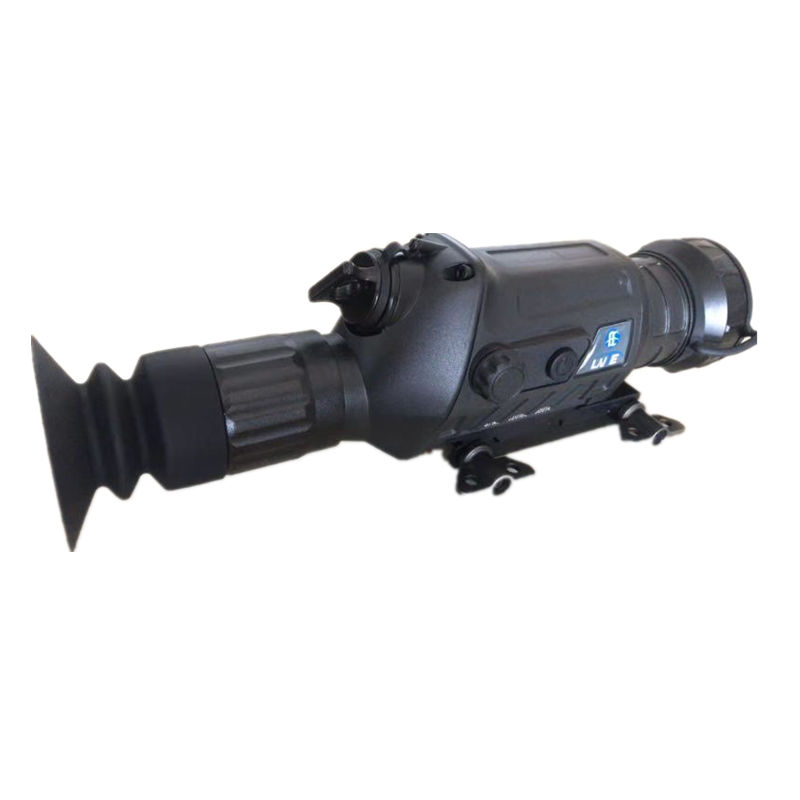

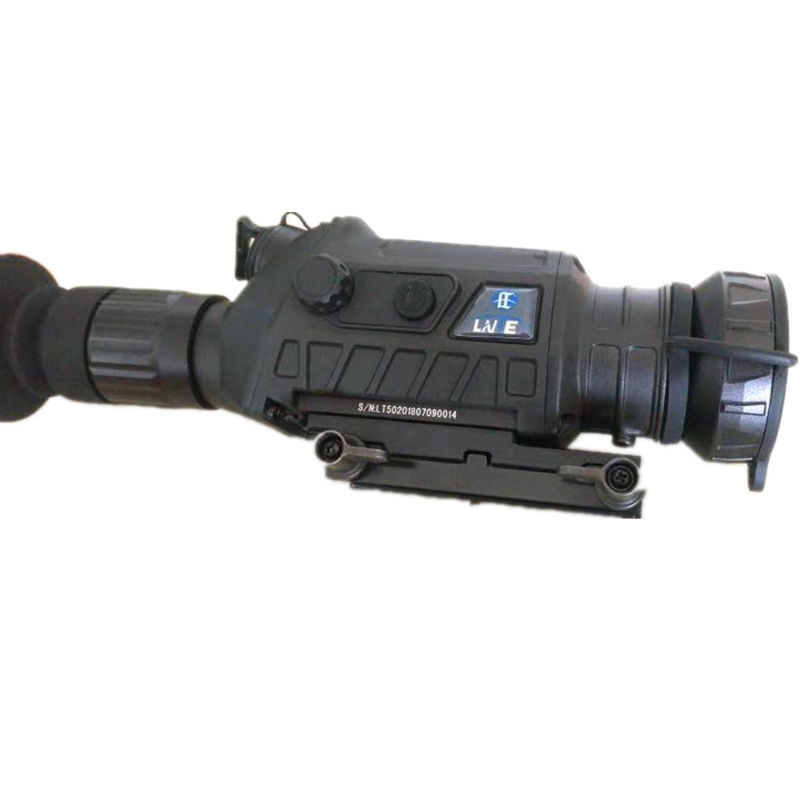

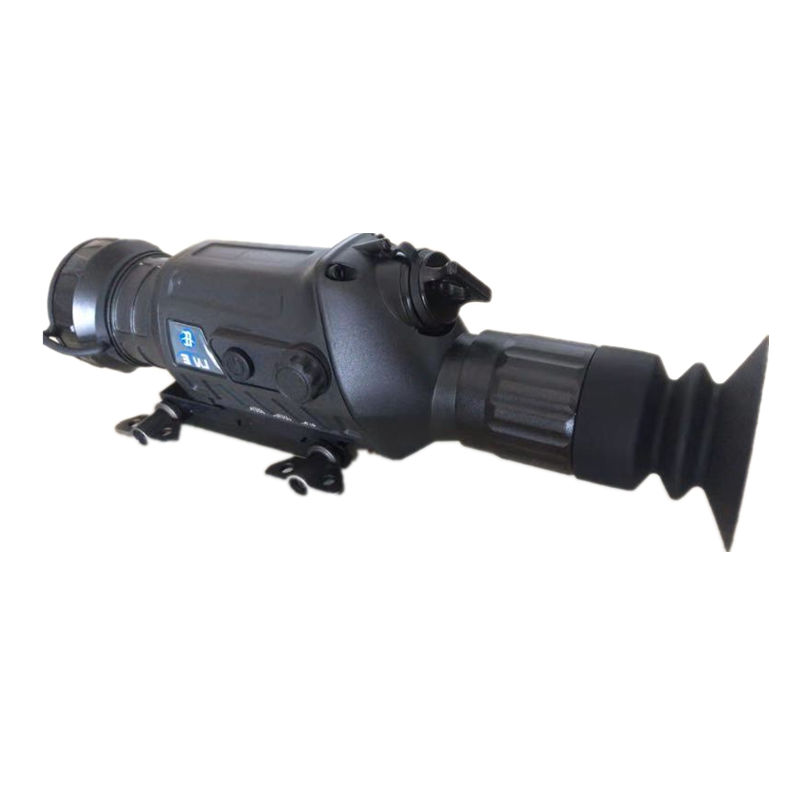

图1 热成像仪
2 构造与工作原理
热成像仪的工作原理是：目标物体的红外辐射经红外光学系统聚焦到红外焦平面探测器的光敏面，探测器的红外光电转换阵列将光信号转换成电信号，机芯电路将该电信号经AD采样得到数字视频信号，再经图像算法处理后输出红外热图像输出至OLED目镜显示，再辅以瞄准分划线光标，引导用户观瞄目标。其中热成像仪原理图如图2所示。
3 主要性能和技术参数
3.1主要性能
a) 高分辨率非制冷红外探测器；
b) OLED彩色目镜显示，可显示多种彩色模式图像；
c) 低功耗设计，单节电池可连续工作时间4小时
以上；
d) 易用的按键对应式界面，操作简便，无记
忆负担；
e) 电池防反装保护采用无正负极电路设计，电池
可随意正反装入电池仓内，均可正常使用；
f) 开机时间短，具备快速作战的能力；
g) 画中画图像放大，提高观瞄效率；
h) 防漏光目镜设计，隐蔽性好；
i) 具备快速调整分划的功能，且分划调整精度≤
0.5mil；
j) 防淋雨、可靠性高、结构坚固。
3.2热成像仪主要技术指标
热成像仪的技术指标如表1所示。
表1热成像仪技术指标
探测器
探测器类型 384×288非制冷焦平面红外探测器
像元尺寸 17μm
波段 8～14μm
MRTD ≤550mk
表1 热成像仪技术指标（续）
光学性能
焦距 45mm
视场角 ≥12°×9°
调焦 手动调焦，10米到无穷远
目镜 彩色OLED
视度调节 -4°～+2°
观瞄性能
识别距离 在晴朗夜间，湿度不高于70%，通透场景下，观察直立人员目标，对人员发现距离≥800m，识别距离≥450m
分划调校范围 ≥±15mil
分划调节精度 ≤0.5mil
分划调节亮度 可调
表1 热成像仪技术指标（续）
图像显示
图像色带 白热、黑热、红热
放大 2倍，窗口放大
亮度 1档至100档可调
对比度 1档至100档可调
电源
电池 可充电单节18650锂电池
工作时间 ≥4小时（@25℃）
接口
电气接口 PAL制模拟视频；RS232串口
可适用于 7.62mm、5.8mm
环境适应性
贮存温度 -50℃～+70℃
工作温度 -20℃～+50℃
表1 热成像仪技术指标（续）
环境适应性
振动 整机工作状态下，在频率5Hz～200Hz～5Hz，加速度2g，三个相互垂直方向上各扫描1次，一次扫描时间15min;
冲击 半正弦波，加速度200g、持续时间1ms，光轴方向正反各冲击10次;
湿度 （95±3%@+35℃）、淋雨室温度及雨水温度均为（20±5）℃，降雨强度为（3±0.5）mm/min，第二阶段降雨强度为（10±1）mm/min
防护等级 产品设计符合防水、防腐蚀、防盐雾、防沙尘、耐低气压的要求。
可靠性
寿命 ≥5000发；
平均无故障时间 ≥500小时
按键寿命 开关、按键无故障操作次数≥3000次
电池反接保护 无正负极区分，正反装入均可
物理特性
尺寸 234mm×68mm×85mm
重量 ≤650g
4 装箱配置

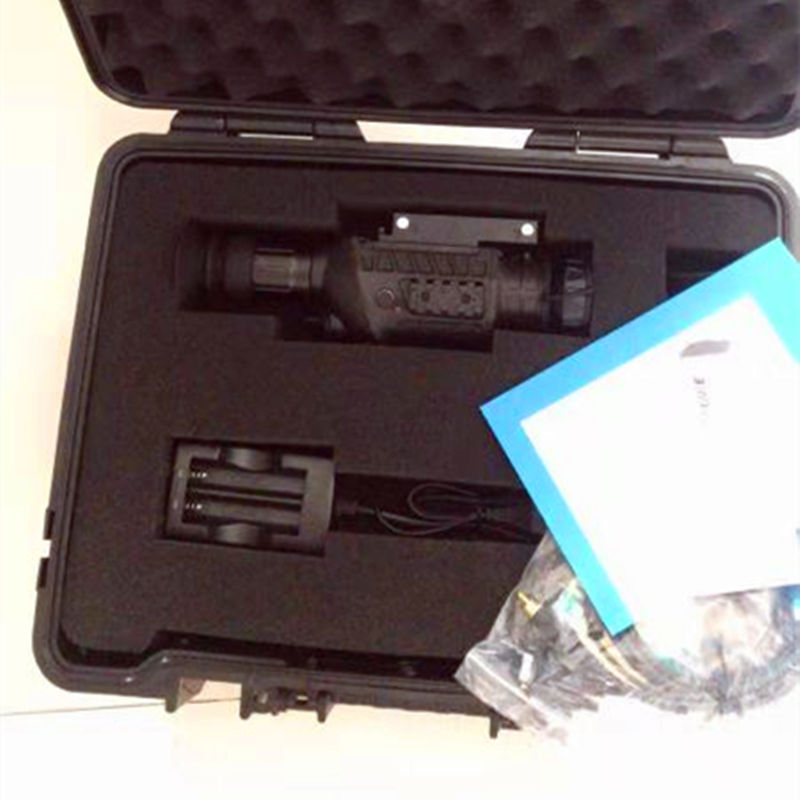

热成像仪配置表如表2所示，配置所对应的图片如图３所示。
表2热成像仪配置表
序号 名称 数量
① 热成像仪 1台
② 18650型可充电电池 1节（可选配）
③ 充电器 1个
④ 使用维护说明书 1本
⑤ 视频输出线 1根（可选配）
⑥ 安全箱 1个
⑦ 镜头擦拭布 1块
⑧ 装箱清单 1份
